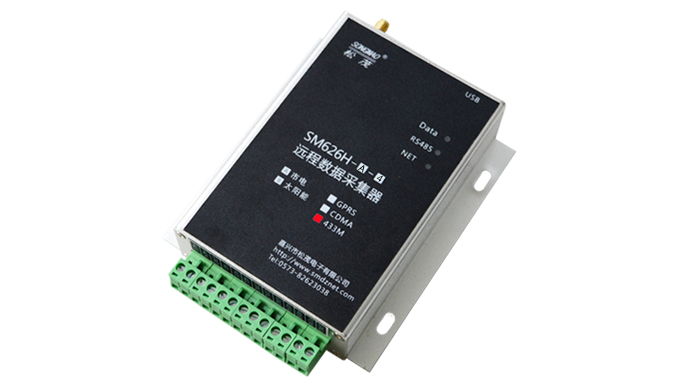

433M RTU采集器 SM626-A-4

說明書下載

如有特殊需求，產品可開發定制。

一、產品簡介
SM626-A-4 433M RTU無線采集器是集成數據采集與無線通訊于一體的高科技產品，是微型RTU系統。它以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。
由于SM626-A-4 433M RTU無線采集器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

二、產品性能
● 具有兩路模擬量采集，12位高精度A/D同時采樣功能。
● 具有兩通道脈沖量計數功能及兩路開關量采樣功能。
● 具有一路DC 24V輸出，20mA驅動能力（專為二線傳感器供電）。
● 具有一路RS485接口，專用于RS485儀表通訊。
● USB接口用于設置參數。
● 可組態采集數據的參數類型、量程、起始點及脈沖底度等。
● 可組態站號、時間、通訊參數等。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。

三、主要參數
● 安裝尺寸：長112 mm × 寬83 mm × 高28 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 模擬量輸入阻抗：250Ω，可以采集4～20mA，0～5V直流信號。
● 脈沖及開關量：輸入采用光電耦合隔離，輸入電壓DC 9～24V。
● 防護等級：IP65。

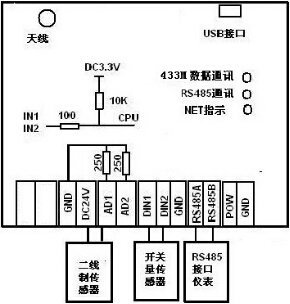

四、接線圖

五、產品應用

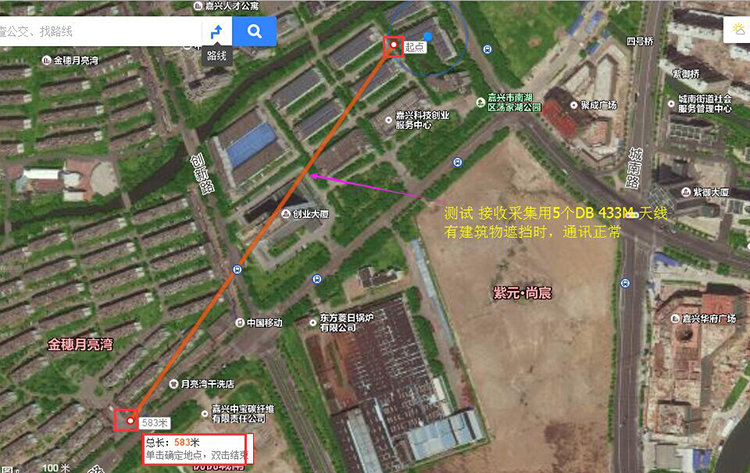

433M無線數據采集器通訊距離實測應用
